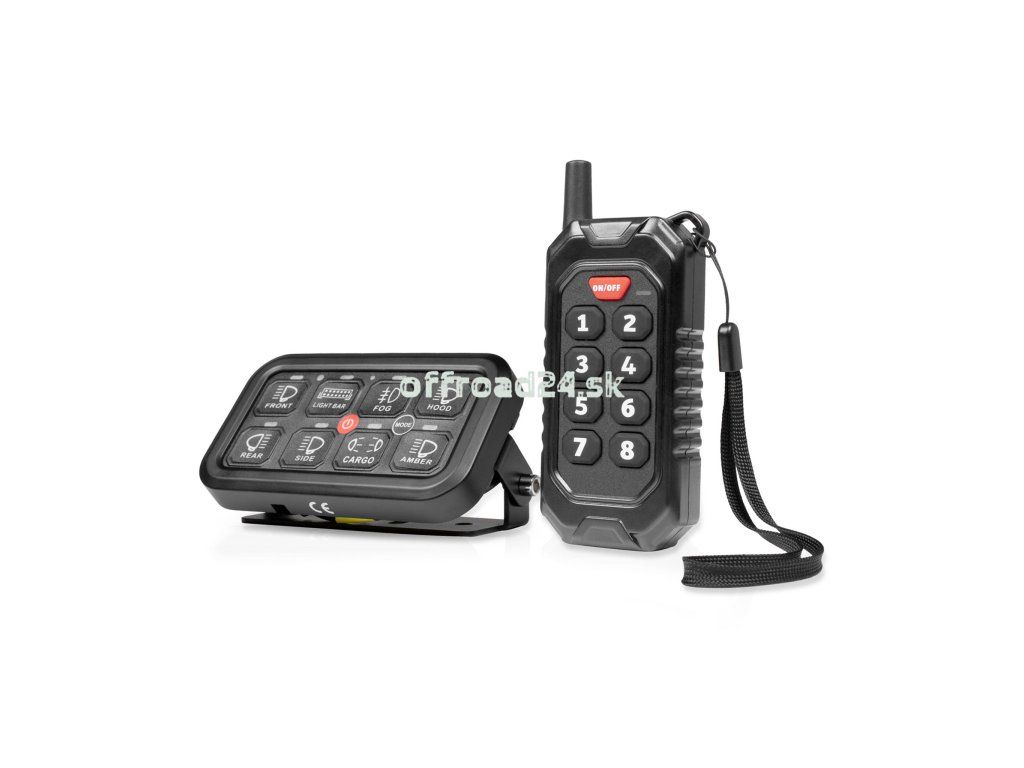

Ovládač prepínača PURELUX Multi-switch Dashboard Controller Bluetooth/RF, 10-30V

Podrobný popis

Veľmi univerzálny prepínací panel, ktorý vám umožní ovládať až 8 rôznych elektrických zariadení buď priamo z vypínača, pomocou priloženého bezdrôtového diaľkového ovládača, alebo pomocou mobilnej aplikácie nainštalovanej vo vašom smartfóne! Výborný na ovládanie svetiel stavebného stroja, nákladného auta alebo SUV, napríklad.

Veľmi univerzálny prepínač, ktorý vám umožní ovládať až 8 rôznych elektrických zariadení buď priamo z vypínača, pomocou priloženého bezdrôtového diaľkového ovládača, alebo pomocou mobilnej aplikácie nainštalovanej vo vašom smartfóne! Výborný na ovládanie svetiel stavebného stroja, nákladného auta alebo SUV, napríklad.

Purelux Multi-Switch Dashboard Controller je veľmi univerzálny a pohodlný panel vypínačov, ktorý vám umožňuje ovládať až osem rôznych elektrických zariadení (svetiel, majáky, ventilátor motora alebo dokonca ohrievač sedadla) buď priamo z prepínača, z dodávaného bezdrôtového diaľkového ovládača alebo z mobilnej aplikácie nainštalovanej na smartfóne. Panel vypínačov môže byť napríklad nainštalovaný v kabíne vozidla, aby sa svetlá/elektrické zariadenia za ním dali ľahko ovládať počas práce. Okrem toho bezdrôtové diaľkové ovládanie poskytované diaľkovým ovládačom a mobilnou aplikáciou umožňuje nastavenia aj v situáciách kde prepínač nie je v dosahu, napríklad zvonku vozidla.

Prepínací panel umožňuje, napríklad predné, zadné a bočné pracovné svetlá a maják sa ovládajú samostatne na stroji, a spínače pre všetky svetlá sú pohodlne umiestnené na jednom mieste. Svetlá sa dajú zapínať a vypínať jednotlivo, a navyše prepínač v strede môže súčasne vypnúť všetky zariadenia nainštalované za panelom. Všetky svetlá (a iné zariadenia) pripojené k panelu prepínačov sa dajú zapínať buď nepretržite (t. j. zapnúť tlačidlom a vypnúť ďalším kliknutím), krátko (svetlo svieti, keď je tlačidlo stlačené) alebo blikať.

Panel prepínača má RGB podsvietenie, ktoré sa automaticky prispôsobuje okolitej jasovej intenzite. a farba ktorej môže byť vybraná tak, aby bola príjemná pre oko. Podsvietenie je možné vypnúť aj stlačením prepínača "Mode" raz. Celkovo je zahrnutých 45 rôznych obrazových nálepiek a päť čiernych, samorezných nálepiek na označenie spínačov. Týmto spôsobom je možné označiť spínač určený pre každé zariadenie alebo svetlo, aby sa predišlo zmätku. Symbol na vypínači svieti jasne aj v tme vďaka podsvieteniu

Panel prepínača môže použiť na rozsvietenie všetkých svetiel pripojených za ním buď stabilne, dočasne alebo blikajúco. Funkciu je možné rýchlo dvakrát rýchlo stlačiť tlačidlo Mode v strede panela, po čom začnú blikať LED indikátory nad prepínačom. Potom stlač spínač, ktorého funkciu chceš zmeniť. Týmto spôsobom napríklad nie je potrebné samostatné relé pre blikanie, aby svetlá blikali! Okrem toho je panel vybavený praktickou pamäťovou funkciou, čo znamená, že rozsvieti svetlá v rovnakom režime, aký bol použitý pred vypnutím prúdu.

Okrem vypínacieho panelu je možné svetlá/zariadenia nainštalované za ním ovládať aj priloženým bezdrôtovým diaľkovým ovládačom. Diaľkový ovládač má vlastné tlačidlá pre všetkých dvadsať výstupov a režim ovládania každého tlačidla je možné definovať na paneli prepínačov. Svetlá je možné ovládať aj na diaľku cez Bluetooth pomocou mobilnej aplikácie, čo vyžaduje stiahnutie mobilnej aplikácie SwitchPanel buď z Google Play Store, alebo Apple App Store. V mobilnej aplikácii je možné zariadenia nainštalované za panelom prepínača nastaviť rovnakým spôsobom ako z panela prepínačov, ale na diaľku. Okrem toho je veľmi jednoduché vytvárať svetelné skupiny zo svetiel, čo umožňuje jednoduché nastavenie viacerých svetiel súčasne.

Note! Prepínač má výkonový výkon 600W @12V a 1200W @24V. Celkový výkon elektrických zariadení, ktoré sú zapnuté súčasne, musí byť teda 600W (alebo 1200W). Obvody 1 a 2 zvládnu maximálne 30A, obvody 3 a 4 20A, obvody 5 a 6 10A a obvody 7 a 8 5A. Každý obvod má vlastnú poistku v riadiacej skrinke.

Power: Pripojte hlavný napájací kábel (červený) z batérie vozidla alebo iného pevného napájacieho bodu k zvyškovému prúdovému zariadeniu a zo zariadenia zvyškového prúdu k poistkovej skrinke na mieste pripojenia označenom červenou farbou. Jeden koniec zemníckeho kábla (čierny) pripojte napríklad k rámu vozidla alebo inému pevnému uzemňovaciemu bodu a druhý koniec k uzemňovaciemu bodu označenému čiernou farbou v poistkovej skrinke.

Excitačný prúd: Poistková skrinka môže byť napájaná vzbudzovacím prúdom v závislosti od požadovaného použitia: Ak nechcete, aby zariadenia nainštalované za vypínačom fungovali bez bežiaceho vozidla, odporúča sa pripojiť kábel vzbudzovacieho prúdu napríklad k zapaľovaču alebo k základni zapaľovacieho spínača. Ak chcete, aby zariadenia pripojené k rozvádzaču fungovali aj keď je vozidlo vypnuté, odporúča sa pripojiť budiaci prúd priamo napríklad na kladný pól autobatérie alebo iný pevný napájací bod. Pripojte 2-pinový konektor vzbudzovacieho prúdu k poistkovej skrinke.

Pripojenie svetiel (alebo iných elektrických zariadení): Pripojte požadované svetlá do zásuviek 1-8 v poistkovej skrinke. Zaznamenajte maximálny prúd každého obvodu a pripojte zariadenie, ktoré sa má pripojiť, do zásuvky s príslušným výkonom.

tip Valostore: Ak výkon svetiel/zariadení presiahne maximálny výkon regulátora (600W @12V, 1200W @24V), Regulátor môže tiež ovládať relé, v takom prípade prúd potrebný svetlami (alebo niektorými svetlami) prechádza cez zväzok relé/relé a iba budiaci prúd pochádza z regulátora. V tomto prípade je namiesto napájacieho vodiča svetla pripojený iba excitačný vodič z káblového zväzku relé/relé k výstupu (1-8) vychádzajúcemu z regulátora.

Týmto spôsobom je možné niektoré svetlá pripojiť za vlastným relé káblový zväzok. V takom prípade prúd do svetiel prechádza cez relé a nevyžadujú napájanie z regulátora, ktorý riadi iba excitáciu relé.

Ďalšie funkcie vypínacieho panelu – okrem nepretržitého napájania môžu byť spínače naprogramované tak, aby fungovali ako jednorazové tlačidlo blikania alebo nepretržite blikajúce stroboskopické funkcie : Na zmenu prevádzkového režimu postupujte podľa týchto pokynov: Krok 1: Zapnite panel vypínačov. Krok 2: Rýchlo stlačte tlačidlo "Mode" dvakrát a LED indikátory nad prepínačmi začnú blikať. Krok 3: Stlačte spínač, ktorého ovládanie chcete zmeniť. Krok 4: Otestujte operáciu. Ak sa režim prevádzky nezmenil, zapnite panel prepínačov znova a zopakujte kroky 1-3.

Párovanie a používanie diaľkového ovládača: Stlačte tlačidlo ON/OFF a jedno z ôsmich ovládacích tlačidiel na paneli prepínačov súčasne, indikátor tlačidla ON/OFF sa rozsvieti na červeno. Potom stlačte tlačidlo ON/OFF na diaľkovom ovládači, indikátory tlačidiel na paneli prepínačov zablikajú trikrát, čo znamená, že spárovanie je úspešné. Diaľkový ovládač dokáže ovládať všetkých 8 výstupov, výstupné režimy musia byť vybrané na paneli prepínača.

Inštalácia mobilnej aplikácie : Stiahnite si aplikáciu SwitchPanel buď z Google Play Store, Apple App Store, alebo pomocou QR kódu na obale a na poslednej strane používateľského manuálu.
