Prepínač PURELUX Multi-switch Dashboard Controller, 4 tlačidlá, 10-30V

Podrobný popis

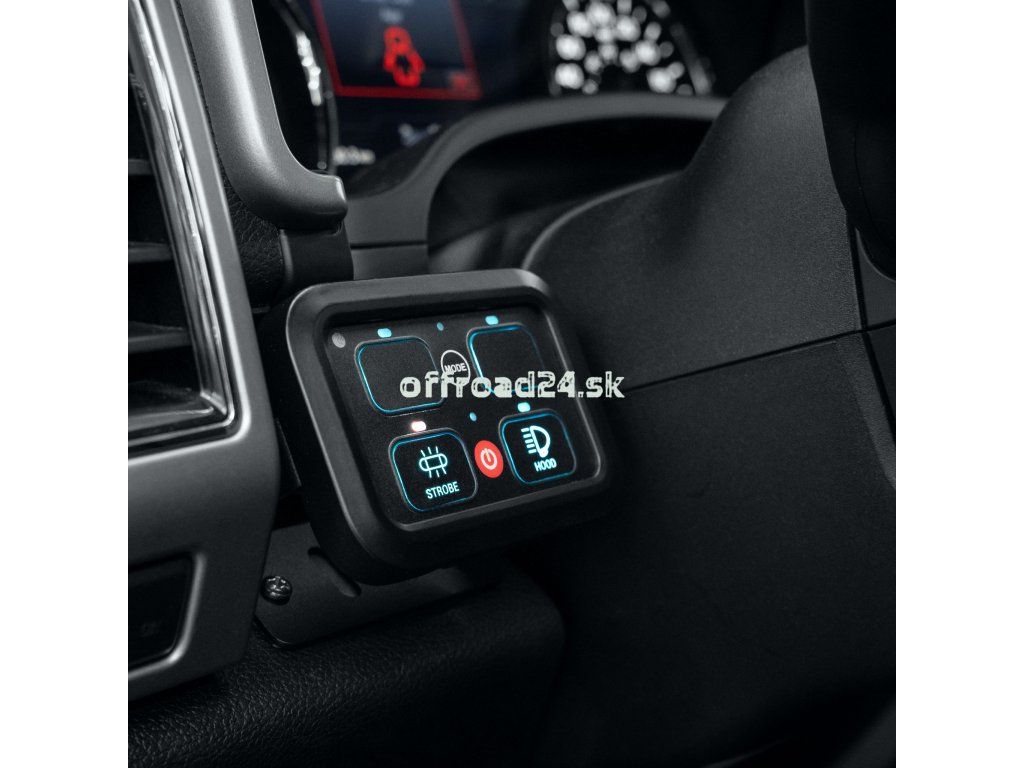

Veľmi univerzálny panel prepínačov s RGB podsvietením na ovládanie 4 rôznych zariadení z rovnakého miesta. Výborné napríklad na ovládanie svetiel pracovného stroja, nákladného auta alebo SUV.

Veľmi univerzálny, RGB-podsvietený prepínač na ovládanie 4 rôznych zariadení z jedného miesta. Výborné napríklad na ovládanie svetiel pracovného stroja, nákladného auta alebo SUV.

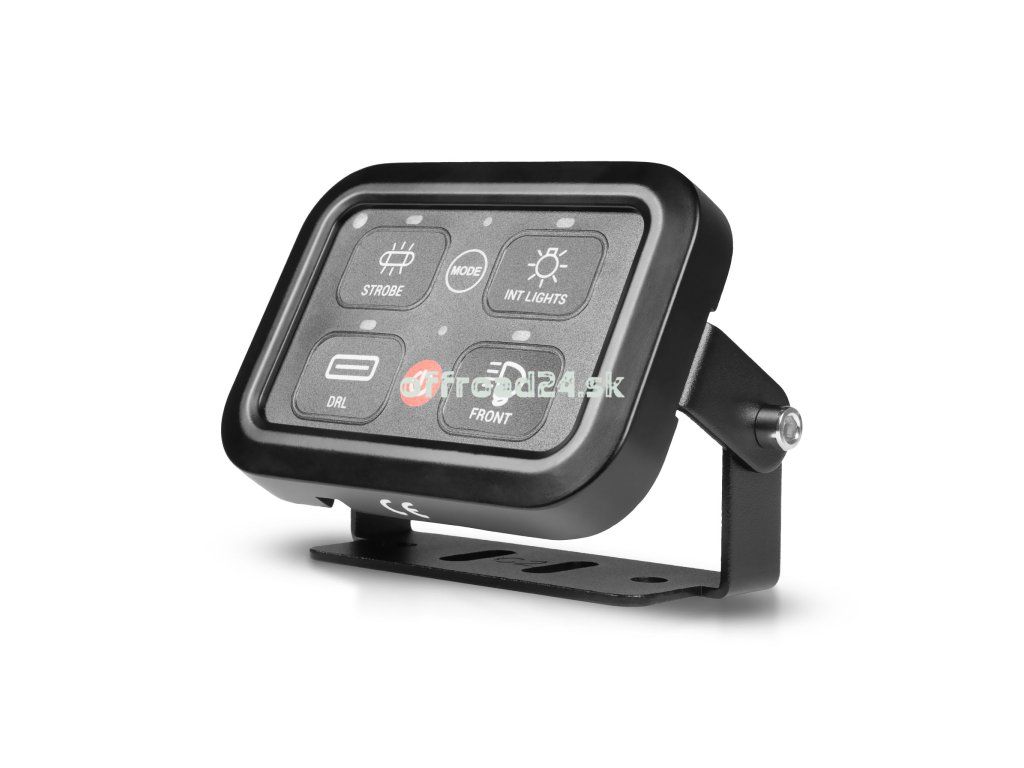

Purelux Multi-Switch Dashboard Controller je veľmi univerzálny a pohodlný prepínač na ovládanie štyroch rôznych elektrických zariadení (svetiel, majákov, ventilátora motora alebo dokonca kúrenia sedadiel). Pomocou vypínacieho panelu môžete napríklad v pracovnom stroji ovládať predné, zadné a bočné pracovné svetlá, ako aj maják samostatne, a spínače všetkých svetiel sú pohodlne na rovnakom mieste. Svetlá sa dajú zapínať a vypínať jednotlivo a s vypínačom uprostred je možné všetky zariadenia nainštalované za panelom vypnúť naraz. Všetky svetlá pripojené k panelu vypínačov (a aj k iným zariadeniam) sa dajú zapínať buď plynulo (t. j. zapnúť a vypnúť tlačidlo ďalším kliknutím), len krátko (svetlo sa rozsvieti, keď je tlačidlo stlačené) alebo blikať.

Panel prepínača má RGB podsvietenie, ktoré sa automaticky prispôsobuje jasu prostredia, ktorý sa dá tiež vypnúť stlačením prepínača "Mode" raz. Celkovo je zahrnutých 45 rôznych obrazových nálepiek a päť čiernych, samorezných nálepiek na označenie spínačov. Týmto spôsobom je možné označiť spínač určený pre každé iné zariadenie alebo svetlo, aby sa predišlo zmätku. Vďaka podsvieteniu svieti symbol na spínači jasne aj v tme.

Zo spínačového panelu sa všetky svetlá pripojené za ním môžu rozsvietiť buď pravidelne, chvíľkovo (stlačením tlačidla dole) alebo blikať. Funkciu je možné zmeniť rýchlym stlačením tlačidla Mode v strede panela dvakrát, po čom začnú blikať LED indikátory nad prepínačom. Potom stlač spínač, ktorého funkciu chceš zmeniť. Týmto spôsobom napríklad nie je potrebné samostatné relé pre blikanie, aby svetlá blikali! Okrem toho je panel vybavený praktickou pamäťovou funkciou, t. j. rozsvieti svetlá v rovnakom režime, aký sa používal pred vypnutím napájania.

NOTE! Prúdový výkon panelu je 480W @12V a 960W @24V. Výkon elektrických zariadení, ktoré sú zapnuté súčasne, teda môže byť celkovo 480W (alebo 960W). Obvod 1 vydrží maximálny prúd 30A, obvod 2 maximálny prúd 20A, obvod 3 maximálny prúd 10A a obvod 4 maximálny prúd 5A. Každý obvod má vlastnú poistku v riadiacej skrinke.

Power: Pripojte hlavný napájací kábel (červený) z batérie vozidla alebo iného pevného napájacieho bodu k zvyškovému prúdovému zariadeniu a zo zariadenia so zvyškovým prúdom do poistkovej skrinky na miesto pripojenia označené červenou farbou. Druhý koniec uzemňovacieho kábla (čierny) pripojte napríklad k rámu vozidla alebo inému pevnému uzemňovaciemu bodu a druhý koniec k uzemňovaciemu bodu označenému čiernou farbou v poistkovej skrinke.

Excitačný prúd: Poistková skrinka môže byť dodávaná vzbudzovacím prúdom podľa požadovaného použitia: Ak nechcete, aby zariadenia nainštalované za spínačom fungovali bez bežiaceho vozidla, odporúča sa pripojiť kábel vzbudzovacieho prúdu napríklad k zapaľovaču alebo spodnej časti zapaľovacieho spínača. Ak chceš
ak chceš, aby zariadenia pripojené k rozvádzaču (svetlá a pod.) mohli fungovať aj keď je vozidlo vypnuté, mal by si excitačný prúd pripojiť priamo napríklad na kladný pól batérie auta alebo iný pevný napájací bod. Pripojte dvojpólovú zástrčku budiaceho napájacieho kábla k poistkovej skrinke.

Pripojenie svetiel (alebo iných elektrických zariadení): Pripojte požadované svetlá na výstupy 1-4, ktoré sa nachádzajú v poistkovej skrinke. Zaznamenajte maximálny možný prúd každého obvodu a pripojte zariadenie, ktoré sa má pripojiť, na vhodne výkonný prúdový výstup.

tip: Ak výkon svetiel/zariadení prekročí maximálny výkon ovládača (480W @12V, 960W @24V), Regulátor môže byť tiež použitý na ovládanie relé, v takom prípade prúd potrebný svetlami (alebo časťou svetiel) prechádza cez zväzok relé/relé a iba excitačný prúd pochádza z regulátora. V tomto prípade je namiesto napájacieho kábla svetla pripojený iba budiaci kábel z káblového zväzku relé/relé k výstupu (1-4) z regulátora.

Týmto spôsobom môže byť časť svetiel pripojená za vaším vlastným relé káblový zväzok. V tomto prípade prúd svetiel prechádza relé, ktoré nevyžadujú napájanie z regulátora, pričom regulátor riadi iba excitáciu relé.

Ďalšie funkcie vypínacieho panelu – okrem nepretržitého napájania môžu byť spínače naprogramované tak, aby fungovali ako jednorazové tlačidlo blikania alebo nepretržite blikajúce stroboskopové funkcie : Na zmenu prevádzkového režimu postupujte podľa týchto pokynov: Krok 1: Zapnite panel vypínača. Krok 2: Rýchlo stlačte tlačidlo "Mode" dvakrát a LED indikátory nad prepínačmi začnú blikať. Krok 3: Stlačte spínač, ktorého funkciu chcete zmeniť. Krok 4: Otestujte operáciu. Ak sa prevádzkový režim nezmenil, reštartujte panel prepínača a opakujte kroky 1-3.
